Maskin för att tillverka äggkartonger
| Modell | SL-serien |
| Kapacitet | 1000-7000st/h |
| Effekt | 38-120kw |
| Spänning | 380V, 50HZ |
| Storlek | Referens teknisk parameter tabell |
| Garantiperiod | 12 månader |
Du kan nu fråga våra projektledare om tekniska detaljer
Äggkartongsmaskinen är den viktigaste maskinen i äggbrädeproduktionslinjen. Denna maskin tillämpar principen för varmpressning. Pulpen som omvandlats till fibervätska täcks jämnt över formen och pressas sedan för att bilda äggbrickan.
Äggkartongsmaskinen kan delas upp i enkelsidiga äggbrädemaskiner och flersidiga äggbrädemaskiner. Den flersidiga äggbärare kan också delas in i 4-sidiga äggkartongsmaskinen, den 8-sidiga äggbrädemaskinen och den 12-sidiga äggbrädemaskinen.
Shuliy äggbrädemaskiner har en produktion på 1 000–7 000 st/h, som uppfyller behoven hos både små och stora företag. Enligt dina krav kan vi tillhandahålla antingen halvautomatisk eller helt automatiserad produktion.
Hittills har vi levererat äggbrädemaskiner till mer än 50 länder och regioner, inklusive Tanzania, Saudiarabien, Mexiko, Chad, Uzbekistan, Kamerun, Zambia, och Filippinerna. Våra produkter har blivit högt uppskattade av kunder världen över.
Strukturen av äggkartongsmaskinen
Äggkartongsmaskinen består huvudsakligen av trumma-formmotor, bildningsformplatta, överföringsformplatta, vakuumpump, luftkompressor, förvarings tank, fuselage och några andra delar.
Trumma-formmotor
- Funktion: Ger stabil kraft för att driva formningsvalsen och säkerställer enhetlig pulpupptagning på formen.
- Data: Effektområde 7,5–15 kW, hastighet upp till 1440 rpm, stödjer en produktion på 1000–7000 st/h.
- Viktpunkt: Motorstyrka och hastighet bestämmer direkt produktionens utgång och brickans enhetlighet.
Forma en formplatta
- Funktion: Kontakterar massan och använder vakuumsug för att forma den första formen av fruktbrickor.
- Data: Formnoggrannhet inom ±0,05 mm; bricktjocklek 1,0–3,0 mm; en formplatta kan forma 2–12 brickor per cykel.
- Viktpunkt: Ytfinhet påverkar brickans jämnhet och lastkapacitet. Högkvalitets rostfria formar varar över 1 000 000 formningscykler.
Pulpmaskin
- Funktion: Bryter ner returpapper eller växtfibrer till massa genom att sprida, separera och homogenisera fibrer, vilket ger uniform råvara för brickformen.
- Data: Pulpkoncentration 3–5%; fibrseparationseffektivitet ≥ 95%; föroreningsefterfrågan upp till 90%; lämplig fiberlängd 0,2–1,5 mm.
- Huvudpunkt: Säkrar hög pulpens enhetlighet, förbättrar brickstyrkan med 20–30% och minskar tjocklelsfel till inom ±0,2 mm.
Vakumpump
- Funktion: Ger negativt_tryck för att suga upp massafibrer på formen.
- Data: Pumpkapacitet 100–300 m³/h; vakuumnivå -0,06 till -0,09 MPa.
- Viktpunkt: Högre vakuumnivåer förbättrar fiberdensitet och brickstyrka.
Luftkompressor
- Funktion: Tillför tryckluft för frigöring av form, vilket säkerställer att brickorna lossnar snabbt och fullständigt.
- Data: Driftstryck 0,6–0,8 MPa; luftutgång 1–3 m³/min.
- Viktpunkt: Stabil lufttryck minskar brottfrekvensen och ökar effektiviteten.
Förvaringstank
- Funktion: Förvarar tryckluft och stabiliserar lufttrycket för kontinuerlig drift.
- Data: Tankvolym 0,3–1,0 m³; stabilt utloppstryck 0,6–0,8 MPa.
- Viktpunkt: Förebygger frekventa kompressorstarter och förlänger systemlivslängden.
Fuselage
- Funktion: Förvarar motorn, formararna, rörledningarna och kontrollsystemen och säkerställer hel maskinens stabilitet.
- Data: Tillverkad av kolstål eller rostfritt stål; utformad för kontinuerlig drift 24/7.
- Viktpunkt: Stark struktur säkerställer lång service livslängd (≥10 år).
Andra hjälpdelar
- Rörsystem: Ansluter vakuumpump, kompressor och formar; rördiameter Φ25–Φ50 mm, vilket säkerställer snabb luftcirkulation.
- Elektroniskt styrsystem: PLC-automation med tidsprecision ±0,5 sekunder, erbjuder enknapp-start/stop, produktionräkning och fel-larm.
Inafanyaje kazi mashine ya kutengeneza katoni ya mayai?
- Lägg råmaterialet i pulpern, tillsätt en lämplig mängd vatten och gör en fibersuspension efter en lång tid av omrörning.
- Vattenpumpen kommer att suga den justerade massan in i vattentank för fruktkartongmaskinen.
- Pulpen adsorberas på den formande formen av ett vakuumsystem, och överskottsvatten-slammet överförs tillbaka till lagertanken via vakuumadsorptionssystemet för återanvändning.
- Under påverkan av luftkompressorn kombineras formverktyget och överföringsformen för att pressa massan till äggkartongen.
- Den pressade äggplattan kommer att skickas ut av överföringsformen för att gå in i nästa torkningsprocess.
Namngivningen av äggbrädemaskiner
Modellintroduktion av äggkartongsmaskinen (tar SL-5 * 8 som exempel)
- SL: Förkortning av vårt företagsnamn
- 5: Antal formar på formsidan
- 8: 8 formplattor
Klassificering av äggkartongsmaskiner
Nästa kommer jag att introducera äggbrädemaskinerna som enkelsidiga äggbrädemaskiner och flersidiga äggbrädemaskiner i följd, tillsammans med deras tekniska parametrar.
En-sidig äggkartongsmaskin
Introduktion
Enkel-sidig äggbrädemaskin kallas också enkelt fruktkartongsmakning maskin, och utgången är omkring 1000-2000 per timme. Denna maskin har endast en bildningsformplatta, så den kallas även en klaff-typ äggkartongsmaskin. Denna modell är för närvarande en av de mest populära modellerna och är idealisk för små och medelstora investerare och nybörjare.
Parametrar
| Modell | Kapacitet | Vattenpapper | Vattenkonsumtion | Elförbrukning | Arbetare |
| SL-3*1 | 1000-1500 st/h | 120kg/h | 300kg/h | 32kw/h | 3-4 |
| SL-4*1 | 1500-2000PCS/h | 160kg/h | 380kg\/h | 45kw\/h | 3-4 |

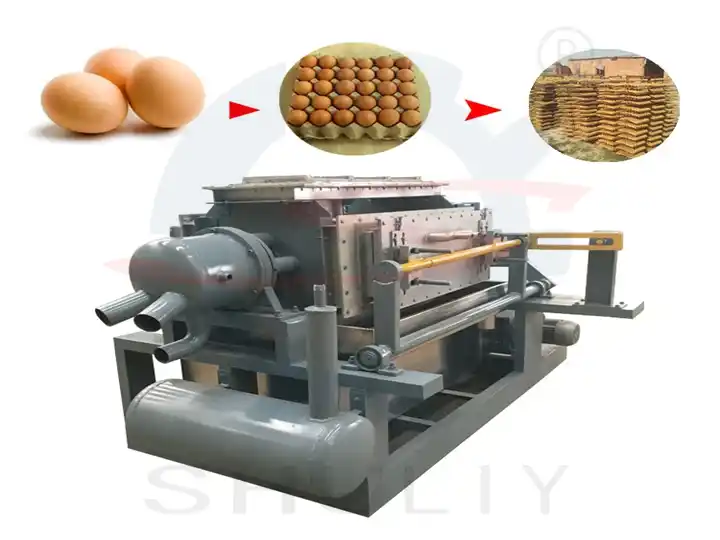

4-sidig äggkartongsmaskin
Introduktion
den fyra-sidiga äggbrädemaskinen består huvudsakligen av fyra formplattor med en vinkel på 90 grader. Forma en roterande kub. På grund av maskinens roterbara produktion sparar det väntetid och ökar arbetsbete verket. Maskinen kan producera 2000-3500 äggbrickor per timme.
| Modell | Kapacitet | Vattenpapper | Vattenkonsumtion | Elförbrukning | Arbetare |
| SL-3*4 | 2000-2500 stycken/tim | 200kg/h | 450kg/h | 58 kW/tim | 4-5 |
| SL-4*4 | 3000-3500 stycken/h | 280kg/h | 560kg/h | 78kw/h | 4-5 |

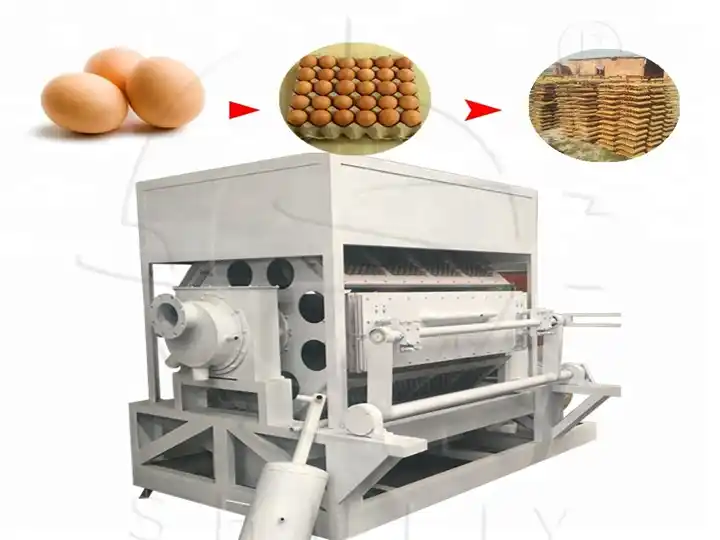

8-sidig äggkartongsmaskin
Introduktion
Denna äggkartongsmaskin har åtta formplattor med en vinkel på 45 grader för kontinuerlig drift. Maskinens överföringsarm kan utföra 90-graders reciprocera arbetsgång med hög effekt. Denna maskin är en stor volymmaskin. Utgången kan nå 4000-5000 äggbrickor per timme.
Parametrar
| Modell | Kapacitet | Vattenpapper | Vattenkonsumtion | Elförbrukning | Arbetare |
| SL-4*8 | 4000st/h | 320kg/h | 600kg/h | 80kw/h | 5-6 |
| SL-5*8 | 5000styck/h | 400kg/h | 750kg/h | 85kw/h | 3-4 |

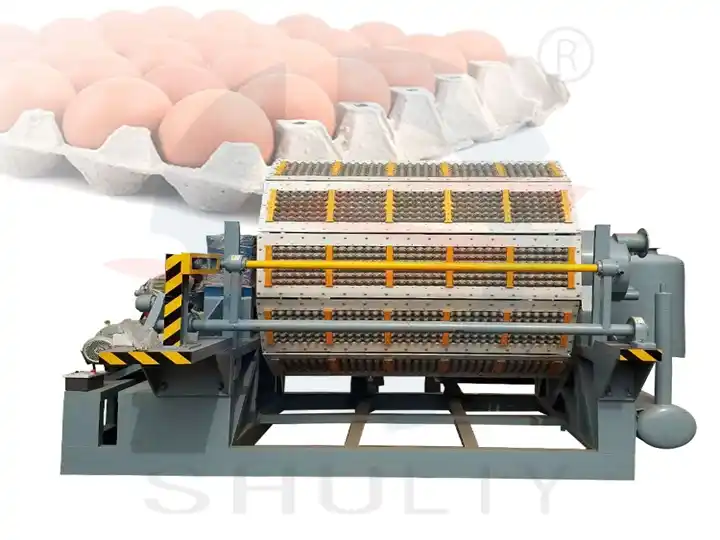

12-sidig äggkartongsmaskin
Introduktion
Produktiviteten hos fruktkartongmaskinen är för närvarande den högsta. Det finns 12 formplattor som ständigt roterar för att tillverka äggplattor.
Parametrar
| Modell | Kapacitet | Vattenpapper | Vattenkonsumtion | Elförbrukning | Arbetare |
| SL-5*12 | 6000st/h | 480kg/h | 900kg/h | 90kw/h | 3-4 |
| SL-6*12 | 8000st/h | 640kg/h | 1040kg/h | 100kw/h | 3-4 |
Tillämpningsmarknad för äggkartongsmaskin
Den slutliga produkten av äggkartongmaskinen är huvudsakligen relaterad till formen, och olika produkter kan produceras genom att byta ut olika formar. För närvarande används denna maskin främst i produktionen av äggtråg, vintråg, äppletråg, leksaksformhållare, förpackningar för elektroniska komponenter och så vidare. Den har bra stöt- och buffertfunktion och kan undvika kollision under transport.
Egg Carton making machine production line
Som fabrik som tillverkar äggbrickemaskiner erbjuder vi kompletta äggbrickeproduktionslinjer, inklusive halvautomatiska och helt automatiska alternativ. Vi kan också utforma maskinlayout och installation enligt din fabrikskarta.
Why choose Shuliy egg carton forming machine?
- Spara arbetskostnader. Maskinproduktion istället för manuell arbetskraft kan spara mycket arbetskostnader.
- Brett användningsområde och enkel formbytes. Olika produkter kan tillverkas genom att helt enkelt byta form, vilket kan användas brett inom frukt-/dryckförpackningar, medicinsk utrustning, elektronikkomponenter och liknande.
- Välgjord. Glappet mellan formarna kan påverka slutproduktens täthet. Äggkartongsmaskinen är utrustad med rostfria material, glappet mellan formarna får inte överstiga 2 mm.
- Miljövänlig. Råmaterialet är returpapper, och vattnet i tillverkningsprocessen kan återvinnas, så nästan inget avloppsvatten genereras och ingen belastning läggs på miljön.
- Gott före- och eftermarknadsservice. den långa garantiperioden för fruktbricksmaskinen.
