آلة تشكيل اللب

آلة صنع كرتون البيض

آلة صنع كرتون البيض هي أهم آلة في خط إنتاج صواني البيض. تعتمد هذه الآلة على مبدأ التشكيل بالضغط الحراري. يتم طلاء لب الورق المحول إلى معلق ألياف بشكل متساوٍ على سطح القالب، ثم يتم ضغطه لتشكيل صينية البيض.

ماكينة تصنيع كرتون البيض هي أهم آلة فيegg tray production line. تعتمد هذه الآلة على مبدأ التشكيل بالكبس الحراري. يتم توزيع لب الورق المحول إلى ألياف معلقة بشكل متساوٍ على سطح القالب، ثم يتم كبسه لتشكيل صينية البيض.

يمكن تقسيم آلة صنع كرتون البيض إلى آلات صواني البيض أحادية الجانب وآلات صواني البيض متعددة الجوانب. كما يمكن تقسيم حامل البيض متعدد الجوانب إلى آلة صنع كرتون البيض رباعية الجوانب، وآلة صواني البيض ثمانية الجوانب، وآلة صواني البيض اثني عشر جانبًا.

تتميز آلات صواني البيض من Shuliy بقدرة إنتاجية تتراوح بين 1,000–7,000 قطعة/ساعة، مما يلبي احتياجات الشركات الصغيرة والكبيرة على حد سواء. ووفقًا لمتطلباتك، يمكننا توفير تكوينات خط إنتاج شبه أوتوماتيكي أو أوتوماتيكي بالكامل.

حتى الآن، قمنا بتوريد آلات صواني البيض إلى أكثر من 50 دولة ومنطقة، بما في ذلك Tanzania, Saudi Arabia، المكسيك، تشاد، Uzbekistan, الكاميرون، زامبيا، و Philippines. وقد حظيت منتجاتنا بإشادة واسعة من العملاء حول العالم.

https://youtu.be/kW1KjK-Az3o
فيديو ماكينة صناعة كرتون البيض

هيكل ماكينة صناعة كرتون البيض

تتكون ماكينة صناعة كرتون البيض بشكل أساسي من محرك التشكيل الأسطواني، وقوالب التشكيل، وقوالب النقل، ومضخة التفريغ، وضاغط الهواء، وخزان التخزين، والهيكل، وبعض الأجزاء الأخرى.

محرك التشكيل الأسطواني

  • الوظيفة: توفير طاقة ثابتة لتشغيل أسطوانة التشكيل، مما يضمن امتصاصًا موحدًا لللب على القالب.
  • البيانات: نطاق الطاقة 7.5–15 كيلوواط، سرعة تصل إلى 1440 دورة في الدقيقة، تدعم طاقة إنتاجية تتراوح بين 1000–7000 قطعة/ساعة.
  • نقطة رئيسية: تحدد قوة المحرك وسرعته بشكل مباشر كمية الإنتاج وتجانس الصواني.
Drum-type molding motor
محرك تشكيل من النوع الأسطواني
Forming a mold plate
تشكيل لوح القالب

تشكيل لوح القالب

  • الوظيفة: يلامس اللب ويستخدم الشفط بالفراغ لتشكيل الشكل الأولي لصواني الفاكهة.
  • البيانات: دقة القالب ضمن ±0.05 مم؛ سمك الصينية 1.0–3.0 مم؛ يمكن للوح القالب الواحد تشكيل 2–12 صينية لكل دورة.
  • النقطة الأساسية: تؤثر دقة السطح على نعومة الصينية وسعة التحميل. تدوم قوالب الفولاذ المقاوم للصدأ عالية الجودة لأكثر من 1,000,000 دورة تشكيل.

آلة اللب

  • الوظيفة: تقوم بتفكيك نفايات الورق أو الألياف النباتية إلى لب عن طريق تشتيت الألياف وفصلها وتجانسها، مما يوفر مادة خام موحدة لتشكيل الصواني.
  • البيانات: تركيز اللب 3–5%؛ كفاءة فصل الألياف ≥ 95%؛ معدل إزالة الشوائب يصل إلى 90%؛ طول الألياف المناسب 0.2–1.5 مم.
  • نقطة رئيسية: تضمن تجانسًا عاليًا لللب، مما يحسن قوة الصينية بنسبة 20–30% ويقلل أخطاء السمك إلى حدود ±0.2 مم.
Pulping machine
آلة اللب

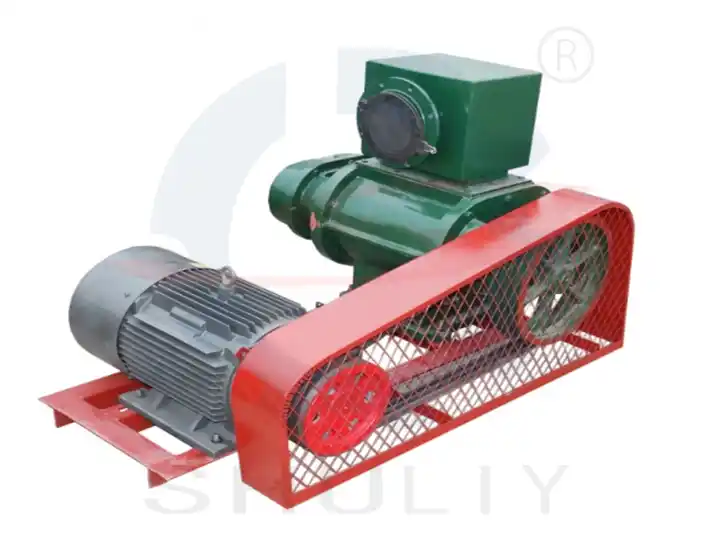

Vacuum pump
مضخة تفريغ

مضخة تفريغ

  • الوظيفة: توفير ضغط سلبي لسحب ألياف اللب على سطح القالب.
  • البيانات: سعة الضخ 100–300 م³/ساعة؛ درجة التفريغ -0.06 إلى -0.09 ميجا باسكال.
  • النقطة الأساسية: مستويات التفريغ الأعلى تحسن كثافة الألياف وقوة الصينية.

ضاغط هواء

  • الوظيفة: توفير هواء مضغوط لتحرير القوالب، مما يضمن انفصال الصواني بسرعة وبشكل كامل.
  • البيانات: ضغط تشغيل 0.6–0.8 ميجا باسكال؛ خرج هواء 1–3 م³/دقيقة.
  • النقطة الأساسية: ضغط هواء ثابت يقلل من معدلات الكسر ويزيد الكفاءة.

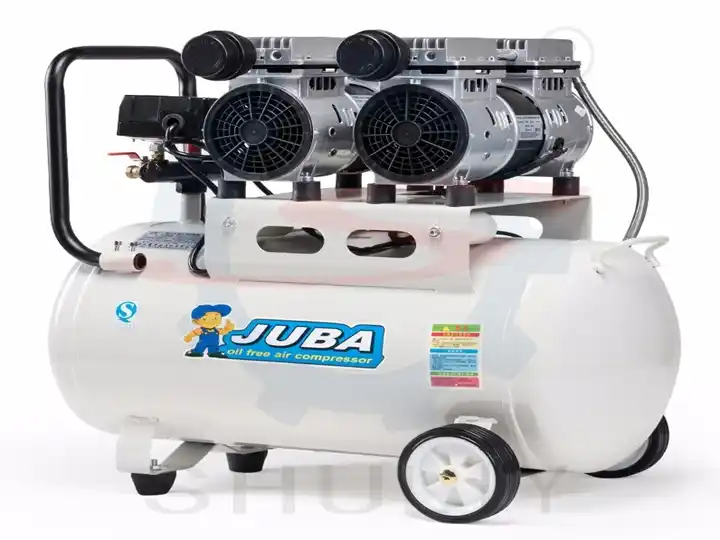

Air compressor
ضاغط هواء

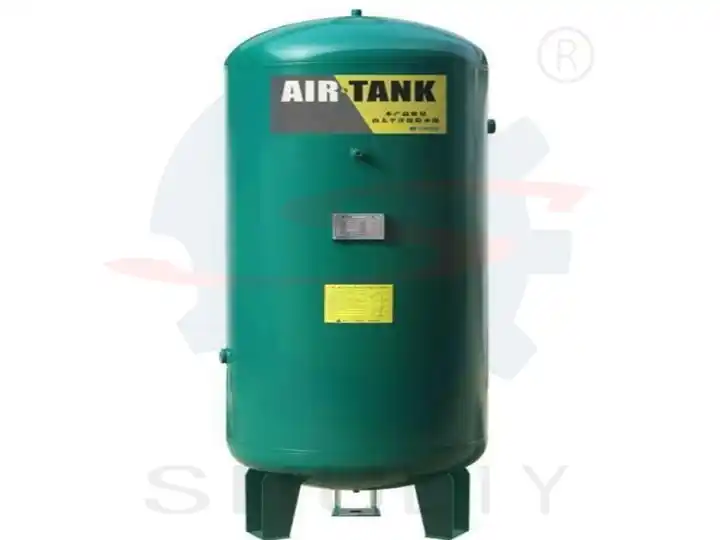

Storage tank
خزان التخزين

خزان التخزين

  • الوظيفة: تخزين الهواء المضغوط وتثبيت ضغط الهواء لضمان التشغيل المستمر.
  • البيانات: سعة الخزان 0.3–1.0 متر مكعب؛ ضغط خرج ثابت 0.6–0.8 ميجا باسكال.
  • النقطة الأساسية: يمنع التشغيل المتكرر للضاغط ويطيل عمر النظام.

الهيكل

  • الوظيفة: يحتوي على المحرك والقوالب وخطوط الأنابيب وأنظمة التحكم، مما يضمن استقرار الماكينة بشكل عام.
  • بيانات: مصنوع من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ؛ مصمم للتشغيل المستمر 24/7.
  • نقطة رئيسية: الهيكل القوي يضمن عمر خدمة طويل (≥10 سنوات).
8 side egg tray machine
ماكينة أطباق البيض ذات 8 جوانب
Control System
نظام التحكم

أجزاء مساعدة أخرى

  • نظام الأنابيب: يربط مضخة التفريغ والضاغط والقوالب؛ قطر الأنبوب Φ25–Φ50 مم، مما يضمن دوران الهواء بسرعة.
  • نظام التحكم الكهربائي: أتمتة PLC بدقة توقيت ±0.5 ثانية، مع تشغيل/إيقاف بزر واحد، وعداد إنتاج، وإنذارات الأعطال.

كيف تعمل ماكينة صناعة كرتون البيض؟

  1. ضع المادة الخام في الخلاط، وأضف كمية مناسبة من الماء، واصنع معلقًا ليفيًا بعد التحريك لفترة طويلة.
  2. تقوم مضخة الماء بسحب العجينة المجهزة إلى خزان تخزين الماء في ماكينة تشكيل صواني الفاكهة.
  3. يتم امتصاص العجينة على قالب التشكيل بواسطة نظام تفريغ، ويتم إرجاع الماء الزائد إلى خزان التخزين عبر نظام الامتصاص بالتفريغ لإعادة استخدامه.
  4. تحت تأثير ضاغط الهواء، يتم دمج قالب التشكيل مع قالب النقل لضغط العجينة على شكل كرتون البيض.
  5. يتم إخراج صينية البيض المضغوطة بواسطة قالب النقل لدخول مرحلة التجفيف التالية.
3D diagram of egg carton making machine
رسم ثلاثي الأبعاد لآلة صنع علب البيض

تسمية آلات صنع أطباق البيض

تعريف موديل آلة علب البيض (بأخذ SL-5 * 8 كمثال)

  • SL: اختصار لاسم شركتنا
  • 5: عدد القوالب على لوحة القوالب
  • 8: 8 ألواح قوالب

تصنيف ماكينات تصنيع كرتون البيض

سأقدم لكم بعد ذلك ماكينات صواني البيض بالترتيب كـ ماكينات صواني بيض أحادية الجانب وماكينات صواني بيض متعددة الجوانب، إلى جانب معاييرها الفنية.

ماكينة تشكيل كرتون البيض أحادية الجانب

https://youtu.be/vFOR3b0iMBs
ماكينة كرتون البيض الأكثر مبيعًا

مقدمة

ماكينة صواني البيض أحادية الجانب تُعرف أيضًا بماكينة تشكيل كرتون الفاكهة أحادية الجانب، ويبلغ الإنتاج حوالي 1000-2000 قطعة في الساعة. تحتوي هذه الماكينة على لوحة تشكيل واحدة فقط، ولذلك تُسمى أيضًا ماكينة تصنيع كرتون البيض من النوع اللوحي. هذا الموديل هو حاليًا واحد من أكثر الموديلات شيوعًا، وهو مثالي للمستثمرين الصغار والمتوسطين والمبتدئين.

Single-sided egg carton forming machine
ماكينة تشكيل علب البيض أحادية الجانب

المواصفات

الموديلالسعةاستهلاك الورقاستهلاك الماءاستهلاك الكهرباءالعمال
SL-3*11000-1500 قطعة/ساعة120 كجم/ساعة300 كجم/ساعة32 كيلوواط/ساعة3-4
SL-4*11500-2000 قطعة/ساعة160 كجم/ساعة380 كجم/ساعة45 كيلوواط/ساعة3-4

ماكينة تصنيع كرتون البيض رباعية الجوانب

مقدمة

تتكون ماكينة تشكيل أطباق البيض رباعية الجوانب بشكل أساسي من أربع قوالب بزاوية 90 درجة، لتشكل مكعبًا دوارًا. بفضل الإنتاج الدوار للماكينة، فإنها توفر وقت الانتظار وتزيد من كفاءة العمل. يمكن للماكينة إنتاج 2000-3500 طبق بيض في الساعة.

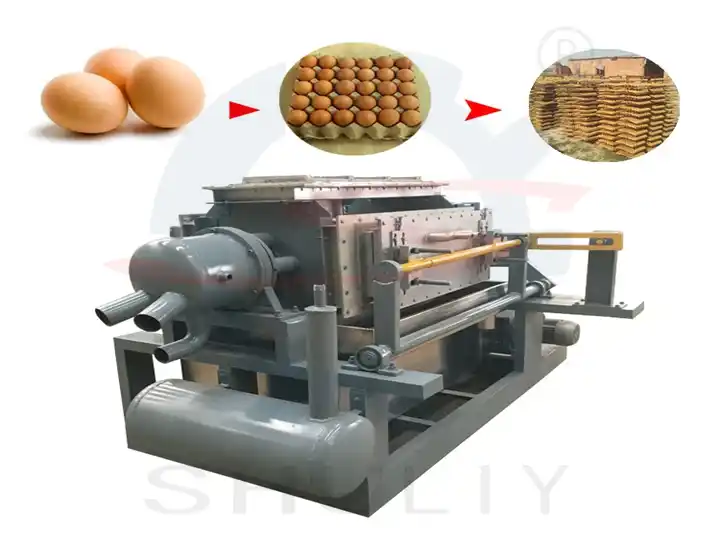

4-sided egg carton making machine
ماكينة تصنيع علب البيض رباعية الجوانب
الموديلالسعةالورق المائياستهلاك المياهاستهلاك الكهرباءالعمال
SL-3*42000-2500 قطعة/ساعة200 كجم/ساعة450 كجم/ساعة58 كيلوواط/ساعة4-5
SL-4*43000-3500 قطعة/ساعة280 كجم/ساعة560 كجم/ساعة78 كيلوواط/ساعة4-5

ماكينة تصنيع كرتون البيض ذات 8 جوانب

مقدمة

تتميز ماكينة تصنيع كرتون البيض هذه بوجود ثماني قوالب بزاوية 45 درجة للتشغيل المستمر. يمكن لذراع النقل في الماكينة أداء حركة ترددية بزاوية 90 درجة بكفاءة عالية. تعتبر هذه الماكينة من الماكينات كبيرة الحجم. يمكن أن يصل الإنتاج إلى 4000-5000 طبق بيض في الساعة.

8 side Egg tray making machine
ماكينة تصنيع أطباق البيض ذات 8 جوانب

المعايير الفنية

الموديلالسعةالورق المائياستهلاك المياهاستهلاك الكهرباءالعمال
SL-4*84000 قطعة/ساعة320 كجم/ساعة600 كجم/ساعة80 كيلوواط/ساعة5-6
SL-5*85000 قطعة/ساعة400 كجم/ساعة750 كجم/ساعة85 كيلوواط/ساعة3-4

ماكينة صناعة كرتون البيض ذو 12 فتحة

مقدمة

إنتاجية ماكينة صناعة أطباق الفاكهة هي الأعلى حاليًا. يوجد 12 قالبًا دوارًا لتصنيع أطباق البيض.

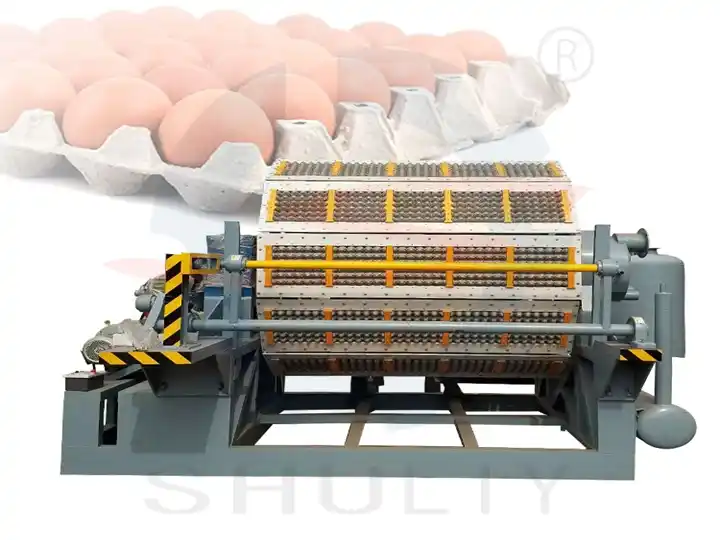

12-sided egg carton making machine
ماكينة تصنيع كرتون البيض بـ12 وجهًا

المواصفات

الموديلالسعةالورق المائياستهلاك المياهاستهلاك الكهرباءالعمال
SL-5*126000 قطعة/ساعة480 كجم/ساعة900 كجم/ساعة90 كيلوواط/ساعة3-4
SL-6*128000 قطعة/ساعة640 كجم/ساعة1040 كجم/ساعة100 كيلوواط/ساعة3-4

سوق تطبيقات ماكينة كرتون البيض

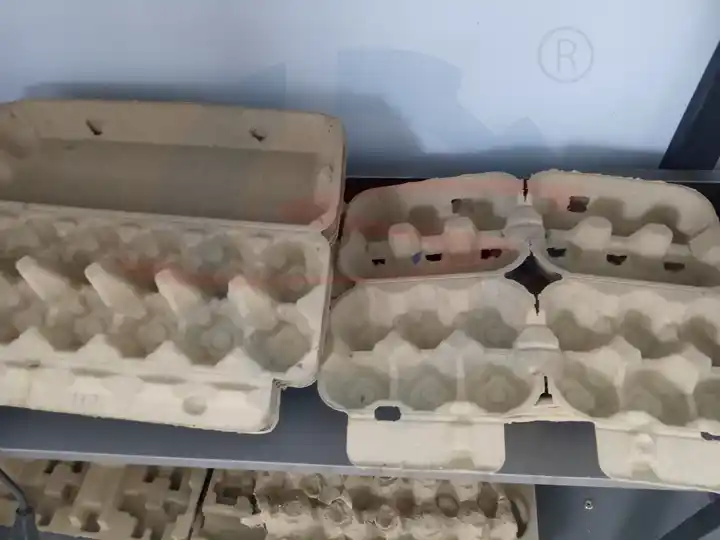

المنتج النهائي لماكينة تصنيع كرتون البيض يعتمد بشكل أساسي على القالب، ويمكن إنتاج منتجات مختلفة عن طريق استبدال القوالب. حاليًا، تُستخدم هذه الماكينة بشكل رئيسي في إنتاج أطباق البيض، وأطباق النبيذ، وأطباق التفاح، وحوامل قوالب الألعاب، وتغليف المكونات الإلكترونية، وغيرها. تتميز بوظيفة جيدة مضادة للصدمات والتخميد، وتجنب التصادم أثناء النقل.

خط إنتاج ماكينة تصنيع كرتون البيض

كمصنع يقوم بتصنيع آلات أطباق البيض، فإننا نقدم egg tray production lines، بما في ذلك الخيارات شبه الأوتوماتيكية والكاملة الأوتوماتيكية. يمكننا أيضًا تصميم تخطيط الماكينة وتركيبها وفقًا لمخطط مصنعك.

لماذا تختار آلة تشكيل كرتون البيض من Shuliy؟

  • توفير تكاليف العمالة. الإنتاج الميكانيكي بدلاً من العمل اليدوي يمكن أن يوفر الكثير من تكاليف العمالة.
  • تطبيق واسع واستبدال قالب بسيط. يمكن إنتاج منتجات مختلفة بمجرد تغيير القالب، مما يسمح باستخدامه على نطاق واسع في تغليف الفواكه والكحول والمعدات الطبية والمكونات الإلكترونية وما شابه ذلك.
  • متين الصنع. تؤثر الفجوة بين القوالب على إحكام المنتج النهائي. آلة تصنيع علب البيض مزودة بالفولاذ المقاوم للصدأ، ولا تتجاوز الفجوة بين القوالب 2 مم.
  • صديق للبيئة. المادة الخام هي نفايات الورق، ويمكن إعادة تدوير المياه المستخدمة في عملية الإنتاج، مما يكاد لا ينتج عنه مياه صرف صحي ولا يشكل عبئًا على البيئة.
  • خدمة ممتازة قبل البيع وبعده. فترة ضمان طويلة لآلة تصنيع صواني الفاكهة.
