卵トレイの生産ラインは、さまざまな機械で構成される全自動生産ラインです。その主な機械には、パルプ化機、卵パック製造機、乾燥機、卵トレイ包装機が含まれます。この生産ラインは主に紙製卵トレイの製造に使用され、原材料はさまざまな古紙です。

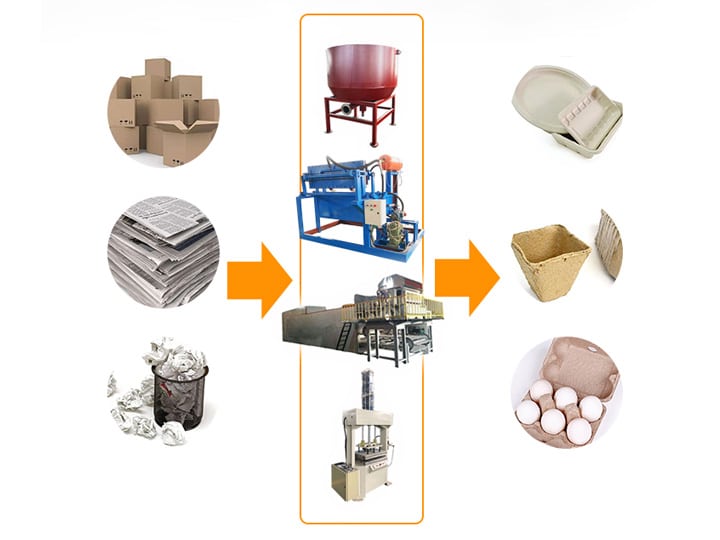

the main machines in the egg tray production line
the main machines in the egg tray production line

卵トレイの作り方は?

卵トレイの原料は古紙です。卵皿を作る際には、まず古紙に一定量の水を加えてパルプを作ります。調製したパルプには再度水を加えて調整する必要があります。プールの水は送水ポンプを通って調整プール(調整プール)に入り、プール内で適切な比率に調整されます。調整された果肉は卵トレイ製造機下部の果肉貯蔵タンクに直接つながり、そのまま卵パックの製造に使用できます。卵皿成形機には4つの異なる仕様があり、出力は異なる仕様を分割するための基準として使用されます。エッグサポートマシンは、ホットプレス原理を使用してエッグトレイを形成します。準備された卵トレイにはまだ多量の水分が含まれているため、卵トレイを乾燥させる必要があります。気候の違い、太陽光などの自然条件の違い、生産量の違いにより、乾燥方法は自然風乾燥、レンガハウス乾燥、ライン乾燥に分けられます。乾燥が完了したら卵皿の完成です。

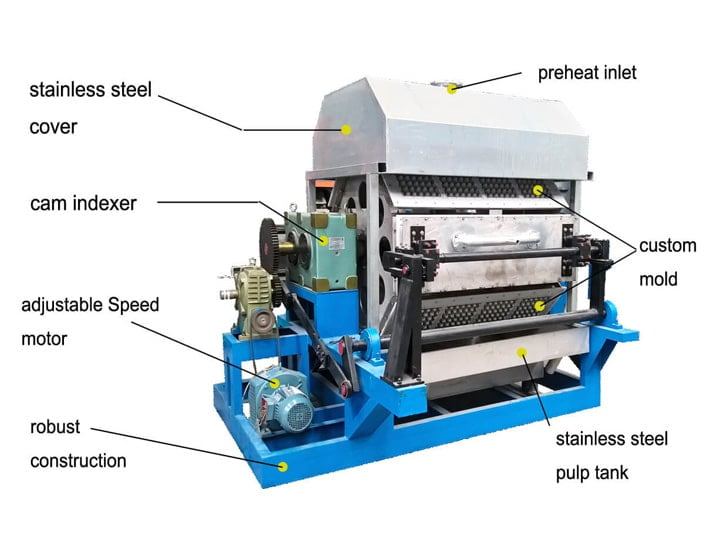

paper pulp egg tray production line
paper pulp egg tray production line

卵トレイ生産ラインの生産プロセス:

古紙 – パルプ化 – パルプと水の比率の調整 – 卵トレイの形成 – 乾燥 – 包装

卵トレイ生産ライン関連機械:

パルプ化機 – 卵トレイ製造機 – 乾燥機 – 卵トレイ包装機

卵トレイ製造機のビデオ:

卵トレイ生産ラインのアプリケーション市場:

卵トレイ機械のアプリケーション市場は非常に広範囲に及びます。実際、卵トレイ機械は卵トレイの製造だけでなく、フルーツトレイ、ワイントレイ、電子部品、小型機械包装トレイの製造にも使用できます。異なる製品を作るには、金型を変更するだけで済み、金型の交換は非常に簡単で便利です。また、紙製卵皿製造ラインは環境に優しい装置であるため、プラスチック製卵皿製造機よりも広範囲に使用されています。

application market
application market

Appleの生産ラインの設備の紹介:

ステップ 1: パルプ製造 (パルプ機械):

パルプ化機は、フレーム、パルプバケット、ビーター(撹拌翼)、モーターで構成されています。この機械は高速撹拌の原理を利用して紙を砕き、均一に撹拌します。内蔵泡立て器により古紙を短時間で完全に粉砕しパルプ化することができ、省力化が図れます。

the first two machine
the first two machine

ステップ2:卵皿を作る(卵皿成形機)

さまざまな生産量に応じて、卵トレイ成形機は4つの異なるモデルに分けることができます。 片面卵トレイ製造機, 4面卵トレイ製造機, 8面卵トレイ製造機 そして 12面卵トレイ製造機。 卵トレイ成形機は、ホットプレスの原理を使用して、テンプレートに吸着したパルプ中の水分を素早く押し出し、熱を利用して急速に卵トレイを成形します。

ステップ3:卵皿を乾燥させる(卵皿乾燥機)

  1. 自然乾燥: この空気乾燥モードは、ナイジェリアやインドなど、日照量が豊富で気温が適している国に適しています。少量生産の卵トレイ生産ラインにも適しています。
  2. レンガハウス乾燥: まず、乾燥用のレンガ造りの家を建て、次に石炭暖房または電気暖房を使用してレンガ造りの家の温度を必要な温度まで上げ、次にベルトコンベアを使用して準備された卵キャリアをレンガ造りの家に輸送します。乾燥中。
  3. 乾燥ライン乾燥: 物干しライン乾燥とレンガハウスは、乾燥のために比較的密閉された高温空間を構築するという点でパターンが似ています。どちらのモデルも大規模生産に適しており、レンガ乾燥と比較して、乾燥ライン乾燥はより小さなプラント面積を占めます。
最後の2台のマシン
最後の2台のマシン

ステップ4:卵トレイ包装(卵トレイ包装機)

卵トレイパッカーは、卵トレイを梱包するために使用される機械です。この機械は半自動であり、卵トレイを手動で積み重ねる必要があります。人工的に積み重ねられた卵パックは十分にコンパクトではなく、より多くのスペースを占有します。積み重ねられた卵トレイをパッカー上に置き、機械上部のプレスプレートで卵トレイを圧縮し、卵パック間の隙間を減らしてスペースを節約します。

卵トレイ生産ラインの特徴:

  1. 金型など長時間水に触れる部分にはステンレスを採用し、機械の外側には防水防食塗装を施しております。
  2. 型を交換するだけで、フルーツトレイやワイントレイなど、さまざまな種類の紙トレイを作ることができます。多目的な機械です。
  3. 製造プロセス中に、卵トレイの色を調整するためにさまざまな顔料を追加することができます。 (ナイジェリアのお客様から、紫と緑の卵トレイを作れないかと問い合わせがありました)
  4. 作製した卵皿は癒着や割れを起こすことなく一度に成型することができます。
  5. ドイツの高度な技術とオリジナルを使用して、卵トレイは回転モードで作られているため、生産量と機械寿命が長くなります。

プラスチック製の卵トレイと比較した紙製の卵トレイの利点は何ですか?

現在、市場で一般的に使用されている卵トレイには、プラスチック製の卵トレイと紙製の卵トレイの2種類があります。プラスチック製の卵トレイと比較して、紙製の卵トレイは、通気性が良く、防水性と耐衝撃性があり、リサイクルが容易で、コストが低いという利点があります。

マシンパラメータ:

モデルSL-3*1SL-3*4SL-4*4SL-4*8SL-5*8SL-5*12 SL-6*12
容量(個)1500250035004000500060008000
紙の消費量(kg/h)120200280320400480640
水使用量(kg/h)3004505606007509001040
消費電力(kW/h)325878808590100
ワーカー3-44-54-55-63-43-43-4
単層乾燥トンネル消耗品石炭(kg/h)73109150170192218
ディーゼル(kg/h)284248607084115
天然ガス(m3/h)253751586375103
液化ガス電力(kw/h)3314955636808269901360
作業場面積(㎡)4580100100140180250
乾燥機床面積(㎡) 216216216238260300
