パルプ化設備

パルプ化設備には、ハイドラパルパー、パルプポンプ、その他の部品が含まれます。この設備は主に廃棄物を紙パルプに加工するために使用されます。パルプ化設備の中核となる機械はハイドラパルパーです。シュリィは1.2m³、2.5m³、4m³の容量のハイドラパルパーを提供しています。

パルプ化設備には、ハイドラパルパーやパルプポンプなどの部品が含まれます。この設備は主に廃棄物を紙パルプに加工するために使用されます。

パルプ化設備において、中核となる機械はハイドラパルパーです。シューリーでは、1.2m³、2.5m³、4m³、5m³、6m³、8m³の容量を持つハイドラパルパーを提供しています。これらは、当社が製造するすべてのエッグトレイ成型機、および市場で一般的なすべての機種に対応可能です。パルプ化設備のみが必要な場合でも、お客様の機械の種類に基づいて適切なモデルをご提案いたします。

パルプ化機

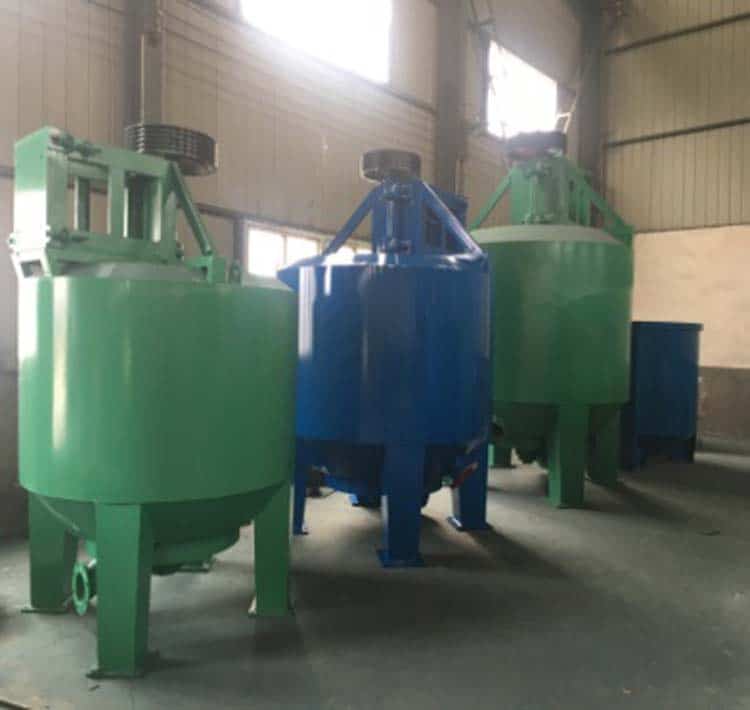

パルパー(離解機)

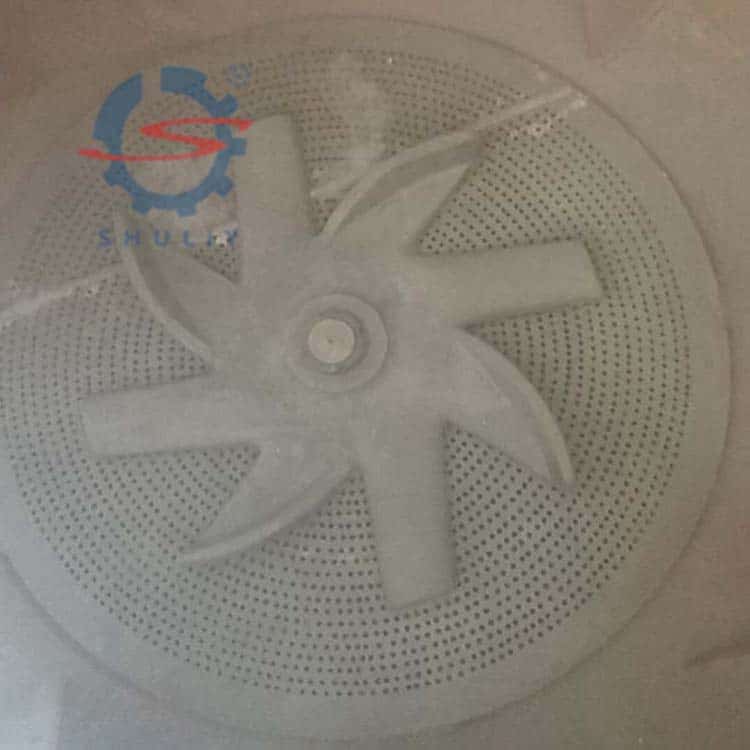

パルパーは、内蔵されたインペラーの回転によって水を撹拌する仕組みで作動します。遠心力により、古紙と水がシリンダー内の邪魔板に衝突し、パルプ化(離解)が完了します。通常、1バッチのパルプ製造には約20~40分かかりますが、時間は古紙の種類や強度によって変動する場合があります。当社のパルパーは多種多様な原料に対応可能です。特殊なパルプ原料をお使いの場合は、お手数ですがポップアップ画面よりお問い合わせください。

これは卵トレー製造の最初の工程であり、卵トレー生産ラインに不可欠な機械です。鄭州舒利機械は、パルプ設備が生産効率と最終製品の品質を向上させる専門技術を有しています。パルプがより細かく解繊されるほど、卵トレーの成形効果は向上します。

パルパー設備の機能

パルプ化設備は、高品質な卵トレーを製造する全生産ラインにおいて不可欠な機械です。パルプの解繊効果が高いほど、完成品の品質も向上します。

  • 浸漬・軟化:古紙を水と混合し、繊維を十分に膨潤・軟化させます。
  • 繊維分散:インペラで撹拌・衝撃を与え、パルプ内の繊維を均一に分離します。
  • 異物除去:遠心力と邪魔板により、大きな異物や不溶解物を分離します。
  • パルプ濃度調整:パルプの濃さを制御します。
  • 多様な原料に対応:段ボール、板紙、古新聞・古本、農作物のわら、産業用古紙を処理可能です。
パルパー
パルパー

パルプ化設備はどのような原料を処理できますか?

古紙

  • 古新聞(ONP)
  • 段ボール古紙(OCC)
  • 段ボール
  • 書籍または印刷用紙

作物わら

  • トウモロコシの茎
  • 稲わら
  • 麦わら

産業廃紙または家庭廃紙

  • 段ボール片
  • 紙袋
  • 紙コップ、板紙包装など

その他の繊維質材料

  • 木材パルプ
  • 綿繊維または繊維くず
  • PEコート廃紙
  • 製紙工場の残渣およびその他のスクラップ
原材料
原材料

パルパー設備の特長

  • 多彩な容量ラインナップ:1.2m³、2.5m³、4m³、5m³、6m³、8m³の容量を用意し、様々な生産ニーズに対応します。
  • 柔軟な出力オプション:7.5kWから45kWまで対応し、市場で一般的な各種卵トレイ成形機と互換性があります。
  • 高効率パルプ化:高速インペラ設計により、迅速な撹拌と衝撃を実現し、均一な繊維分散と高いパルプ化効率を確保します。
  • 耐久性に優れた材質:本体は高品質の炭素鋼またはステンレス鋼を採用。耐摩耗性・耐腐食性に優れた部品により、長寿命を実現します。
  • 多様な原料に対応:古紙、作物わら、木材パルプ、綿繊維などの繊維質材料に加え、PEコート古紙や製紙工場の残渣も処理可能です。
  • 簡単操作:PLCによるオン/オフ制御、コンパクト設計で投入・洗浄が容易、メンテナンスも簡単です。
  • パルプ濃度の調整が可能:濃度を調整できるため、様々な生産ニーズに対応します。
  • 高効率・省エネ:低消費電力、安定動作、低騒音を実現します。
  • 特殊な形状設計:より高い解砕度と効率を実現します。
油圧パルパー投入
ハイドロパルパーへの原料投入

パルプ化設備の主要構成部品

パルプ化設備は、主にハイドロパルパーとパルプポンプで構成されています。

ハイドロパルパー

パルパーは、機械本体、インペラ、邪魔板、供給システム、排出出口、伝動システム、および制御システムで構成されています。

パルプ化設備を出荷中です。
パルプ化設備の出荷風景

動作原理

ハイドラパルパーは円形タンク式の油圧パルプ化機であり、各種古紙を解砕するための専用設備です。特殊な設計形状により、タンク内のスラリーの流路が変化し、水によって生じる渦を中心から側面へと移動させることで、スラリーが速やかに液中に沈み込むようになります。その結果、タンク内のインペラーとスラリーが接触する回数が急激に増加し、解砕効率が向上します。

処理能力動力対応機種
1.2 m³7.5 kWSL-3*1、SL-4*1
2.5 m³11 kWSL-3*1、SL-4*4
4 m³18.5 kWSL-4*8
5 m³22 kWSL-5*8
6 m³30 kWSL-6*8
8 m³45 kWSL-6*8

パルプポンプ

パルプポンプは、ポンプ本体、インペラ、シャフト、ポンプカバー、軸受、シール装置、および駆動ユニットで構成されています。

パルプポンプ
パルプポンプ

動作原理

パルプポンプは、紙パルプを送り出すために使用されます。まず、ハイドラパルパーで紙を粉砕した後、ポンプが紙パルプをパルプ槽に送り込みます。次に、別の槽からの水もパルプ槽に送られます。水と紙パルプはパルプ槽内で混合されます。パルプと水の比率は1:10です。すべての工程でポンプによる搬送が必要です。ポンプは生産システム全体を接続し、正常な生産を確保します。

サイズ出力対応機種
3インチポンプ3 kWSL-3*1、SL-4*1、SL-3*4
4インチポンプ4 kWSL-4*4、SL-4*8
5インチポンプ5.5 kWSL-5*8、SL-6*8
6インチポンプ7.5 kWSL-6*8、SL-8*8

パルプ製造工程

パルプ製造時には、3つの槽があります。1つはパルプ化槽、1つは水槽、もう1つはパルプ供給槽です。

パルプと水は、パルプ化設備によって一定の割合でパルプ供給槽に送られます。その後、処理された紙パルプはパルプポンプによって卵トレー成形機に送られます。工程の各段階において、パルプポンプは不可欠です。

最後に、本機についてご質問がございましたら、お気軽に

contact us ただいま!プロフェッショナルなサービスと技術を提供いたします。

フローチャート
フローチャート

推奨パルプ濃度

パルパー内のパルプ濃度は、通常、原料や製品の要件に応じて調整されます。一般的な範囲は以下のとおりです。

  • パルプ濃度:約2%~8%(標準的な卵パックや成形パルプ製品に適しています)
  • 硬質または特殊な製品:8%~12%まで増加可能
  • 軟質材料または再生紙:均一な繊維分散を確保するため、通常2%~5%に維持
片面型エッグトレイ製造機とパルプ化機
片面卵トレイ成形機とパルプ製造機

卵トレイ生産ラインにおけるパルプ製造設備の用途

egg tray production line、パルパーは極めて重要な役割を果たします。その工程手順は以下のようにまとめられます。

  • 投入:古紙やその他の原料をパルパーに投入します。
  • 浸漬:原料を水と混合し、繊維を柔らかくします。
  • パルプ化・撹拌:インペラが高速回転し、原料を一定の濃度のパルプに分解します。
  • 衝撃・分散:パルプが邪魔板に衝突することで、繊維が均一に分散され、大きな不純物が除去されます。
  • パルプ濃度調整:成形要件に応じてパルプ濃度を調整します。通常は6%~8%です。着色顔料を添加して、カラーの卵トレーを製造することも可能です。
  • 排出:調製されたパルプは、出口から成形機または貯蔵タンクへ送られます。
パルパーの作業位置の3D図
パルパーの作業位置を示す3D図

当社では、小型アクセサリーから完全な機械に至るまで、すべてを自社工場で製造し、完全な卵トレー生産ラインを提供できます。卵トレーやwine trays、coffee cup trays、フルーツトレイ、plant pot trays、ファーストフードのトレーなども対応可能です。お気軽にお問い合わせください。
