スペアパーツ

卵トレイ用金型

パルプ卵トレイの製造において、卵トレイ用金型は成形工程の中核となる設備です。トレイの形状、生産効率、コストに直接影響を与え、そのサイズと設計はお客様の主要な関心事です。卵トレイ用金型のカスタマイズ 4 X

パルプ卵トレー製造において、卵トレー金型は成形工程の中核となる設備です。トレーの形状、生産効率、コストに直接影響を与え、そのサイズと設計はお客様にとって重要な関心事です。

シューリーでは、6、12、20、30キャビティなど、さまざまな仕様とサイズの卵トレイ金型を提供しています。キャビティの直径と深さは、卵のサイズに合わせてカスタマイズ可能です。また、お客様はアルミ合金、半プラスチック半アルミ、プラスチックの3種類の金型材料からお選びいただけます。複数のトレイ形状と表面仕上げからカスタマイズに対応しています。

当社の卵トレー金型は、耐久性と耐食性に優れ、湿気の多い環境でも連続運転が可能です。均一で頑丈なトレーを生産し、外観も整っているため、卵を効果的に保護し、製品の競争力を高めます。

これまでに多くのお客様向けに、海外輸出用の卵トレー金型を設計してきました。例えば、靴トレー、電子部品トレー、ワイントレー、フルーツトレー、卵パックなど、さまざまな種類があります。

https://youtu.be/gK4qL9dOCvY

What Materials are Used for Egg Carton Molds?

シュリーの卵トレイ金型に最も一般的に使用される素材は、アルミニウム合金、半プラスチック半アルミニウム、およびプラスチックです。その他の素材についても、ご要望に応じてカスタマイズ可能です。

卵トレイ金型の3つの主要材料比較表

比較項目アルミ合金金型ハーフプラスチック・ハーフアルミ金型プラスチック金型
市場での用途業界の主流、
最も広く使用
試作、
小規模使用
試作、小規模使用
初期コスト中程度中程度最も低い
熱伝導性良好良好不良
成形効率高い中程度低い
成形精度高い中程度平均的
耐食性良好良好中程度
耐摩耗性良好中程度不良
金型重量軽い中程度非常に軽い
耐用年数長い比較的長い短い
メンテナンスコスト低い低い低い

卵トレイ金型の設計上の特徴

精密な寸法

キャビティ径、深さ、トレイ全体のサイズを正確に制御することで、均一な製品を実現し、積み重ねや輸送を容易にします。

最適化された構造設計

キャビティ形状は卵の曲線に沿って設計され、均一な肉厚により強度を確保しつつ材料の無駄を削減します。

効率的な脱水と排水

適切な穴配置によりパルプの脱水が迅速に行われ、成形効率が向上します。

安定した積み重ね設計

単層タイプまたは積み重ね可能タイプとして設計可能で、ずれのない安定した積み重ねを実現します。

滑らかなエッジと細部仕上げ

角が丸いためバリや傷が減り、トレイの外観がすっきりします。

耐久性とメンテナンスの容易さ

適切な材質と構造設計により変形を防ぎ、洗浄やメンテナンスが容易です。

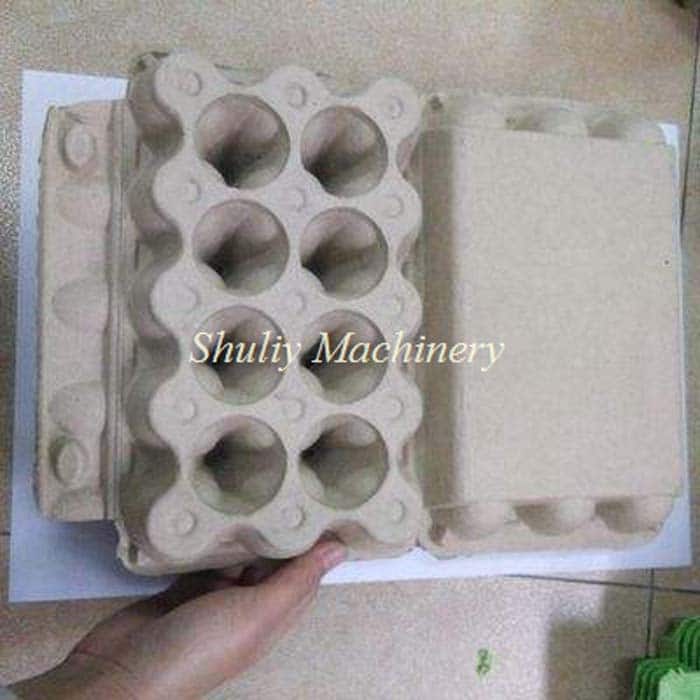

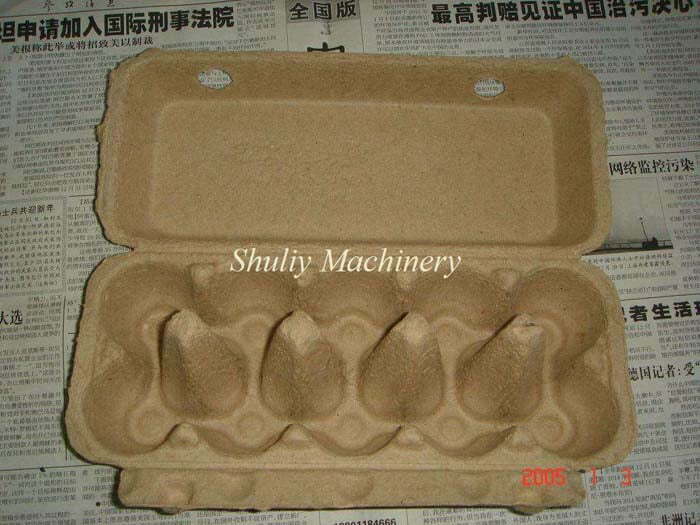

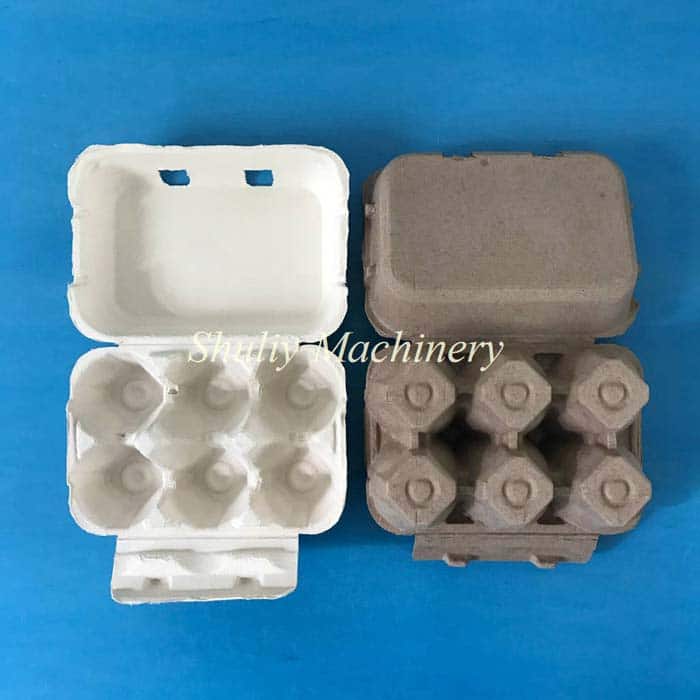

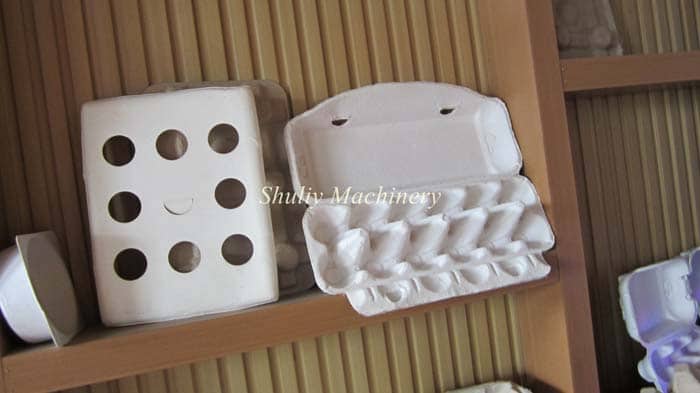

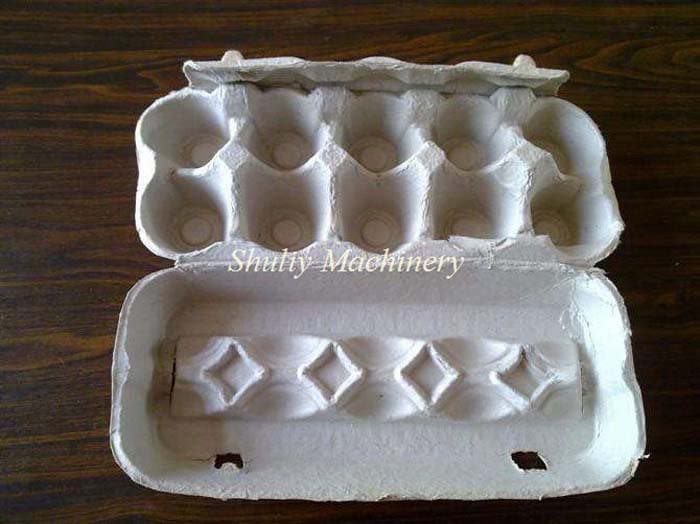

Various Types of Egg Tray Molds
各種卵トレイ金型

優れた卵トレイ製品の条件とは?

優れた卵トレイは、保護性能、構造的安定性、外観の均一性をバランスよく備えている必要があります。主な特徴は以下の通りです。

  • 標準化された寸法: キャビティのサイズと深さが均一で、トレイ全体の寸法が一定であるため、積み重ね、梱包、輸送が容易です。
  • 適切な強度: 肉厚が均一で耐荷重性に優れており、取り扱いや積み重ね時の破損を低減します。
  • 安定した積み重ね性: シングルレイヤーまたはスタッカブル構造が適切に設計されており、滑りや倒壊を防ぎます。
  • 整った外観: エッジが滑らかでバリや損傷がなく、形状が明確でくっきりと成形されています。
  • 優れた衝撃吸収性: 凹部が卵の形状にぴったりとフィットし、外部からの衝撃を効果的に緩和し、破損率を低減します。
  • 環境に優しくリサイクル可能: リサイクル可能で生分解性のあるパルプ素材で作られており、環境要件を満たしています。

パルプ卵トレイ金型をカスタマイズするには?

卵トレイの仕様を定義する

  • キャビティ数(例:6、12、20、30)。
  • キャビティサイズとトレイ全体の寸法を、お客様の生産ラインに適合するように設定します。

金型材料を選定する

  • アルミニウム合金:費用対効果が高く、熱伝導が速い。
  • ステンレス鋼:耐食性に優れ、強度が高く、高湿度環境や連続生産に適しています。
  • プラスチック:低コストで、試運転や小ロット生産に最適です。
  • 複合材料:主要部分にステンレス鋼、その他にアルミニウムを使用することで、耐久性とコストのバランスを実現します。

トレイ形状の決定

  • 積層タイプ:積み重ね可能、または単層。
  • フレーム設計:標準タイプ、または補強タイプ。
  • 外観カスタマイズ:ロゴのエンボス加工や特殊なパターン。

生産パラメータまたはサンプルの提供

  • 成形機の型式、必要能力、パルプの特性。
  • 正確な寸法を確保するためのサンプルまたはCAD図面。

設計確認と製造着手

  • サプライヤーと材料、寸法、公差、特別な要件について協議します。
  • サプライヤーは加工前に3Dレンダリングまたは設計確認書を提供します。

金型テストと生産

  • CNC加工またはワイヤーカット後、サンプルテストを実施します。
  • 必要に応じて、エッジ、厚み、または水抜き穴を調整します。
  • サンプルが承認され次第、金型は本生産の準備が整います。
4 X 8 Egg Carton Molds
4×8 エッグカートン金型

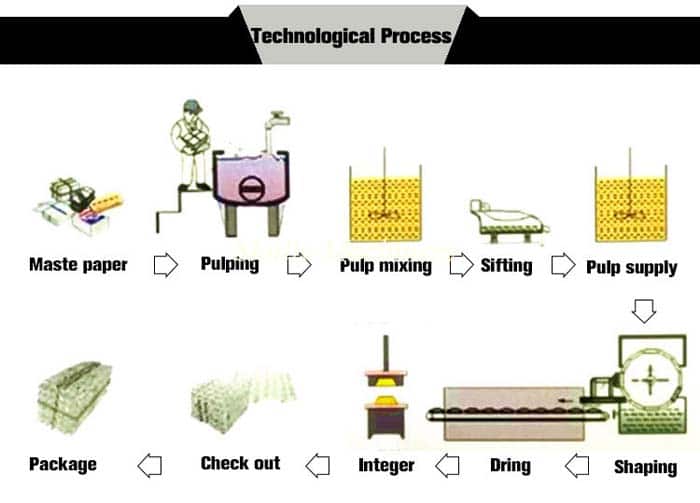

卵トレー生産ラインにおけるエッグカートン金型の用途

卵トレー金型は、卵トレー生産ラインの中核部品です。吸水またはパルプ成形によりトレーを成形し、キャビティとトレー寸法の均一性を確保します。金型は、さまざまなサイズや積層構造にカスタマイズでき、製品品質と生産効率を向上させます。

卵トレー生産ラインの技術パラメータ

型番生産能力動力電圧重量パルプ使用量水使用量サイズ(mm)
SL-1000-3X11000個/h38kw380V,50HZ2500kg80kg/h160kg/h2600*2200*1900
SL-1500-4X11500個/h38kw380V,50HZ3000kg120kg/h240kg/h2800*2200*1900
SL-2500-3X42500個/h55kw380V,50HZ4000kg200kg/h400kg/h2900*1800*1800
SL-3000-4X43000個/h60kw380V,50HZ4800kg240kg/h480kg/h3250*1800*1800
SL-4000-4X84000個/h95kw380V,50HZ7000kg320kg/h640kg/h3250*2300*2500
SL-5000-5X85000個/h95kw380V,50HZ8000kg400kg/h800kg/h3700*2300*2500
SL-7000-6X87000個/h120kw380V,50HZ10000kg480kg/h960kg/h3200*2300*2500

上記は、当社の完全な卵トレー生産ラインの技術パラメータです。

egg tray production line. 卵トレー生産ラインのアップグレードにご興味がございましたら、お気軽にお問い合わせください。

Egg Tray Production Line
卵トレー生産ライン

卵トレー金型のカスタマイズ対応

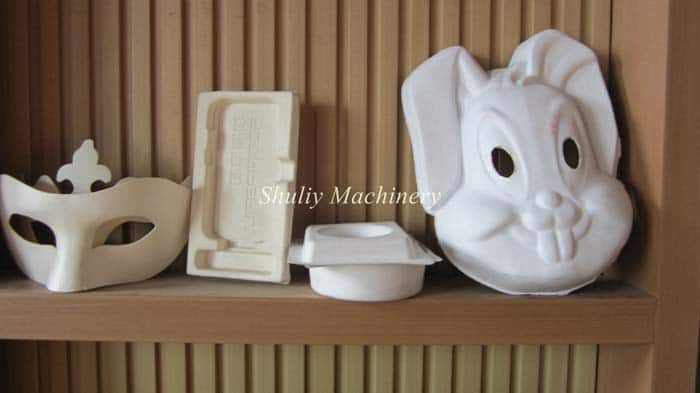

標準的な卵トレーに加えて、シューリーの金型はフルーツトレー、ワイントレー、靴トレー、育苗トレー、生分解性トレーなど、さまざまなトレーにカスタマイズ可能です。金型を交換するだけで、同じ生産ラインで製品を迅速に切り替えることができ、多様な生産ニーズに対応し、柔軟性と汎用性を高めます。

卵トレイ金型図面の表示

こちらは他社様向けに製作した卵トレイ金型の図面です。ご参考までにご確認ください。
